PIPA-HDPE.ID
October 22, 2021

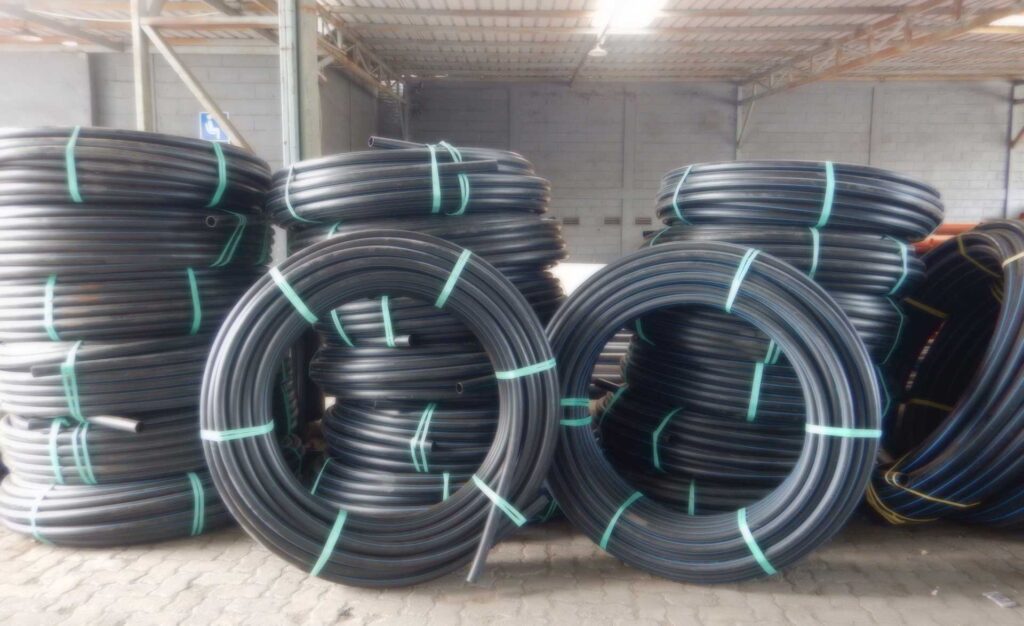

Ilustrasi-Spesifikasi-Pipa-HDPE

Info Produk dan Spesifikasi Pipa HDPE : Berat, Tebal dan Mekanisme Penyambungan untuk kebutuhan saluran air bersih bertekanan.

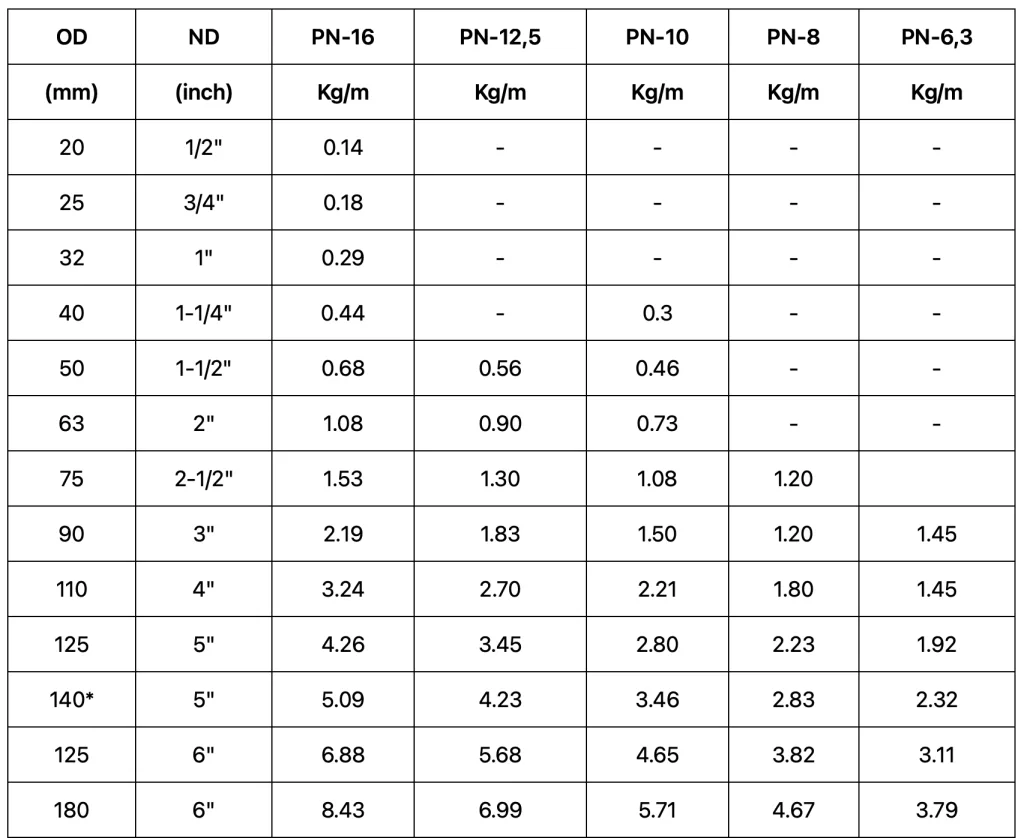

Info Berat Pipa

Berat Pipa HDPE berbeda satu varian dengan yang lain, karena fungsi dan spesifikasi produk untuk kebutuhan saluran air bersih terntetu. Apakah saluran air sederhana, menengah hingga saluran air bertekanan besar sesuai dengan standard Food Grade.

Berikut info berat pipa HDPE untuk beragam ukuran pipa dan varian tekanan atau Pressure Nominal untuk saluran air multi skala :

ODNDPN-16PN-12,5PN-10PN-8PN-6,3
(mm)(inch)Kg/mKg/mKg/mKg/mKg/m
201/2″0.14
253/4″0.18
321″0.29
401-1/4″0.440.3
501-1/2″0.680.560.46
632″1.080.900.73
752-1/2″1.531.301.081.20
903″2.191.831.501.201.45
1104″3.242.702.211.801.45
1255″4.263.452.802.231.92
140*5″5.094.233.462.832.32
1256″6.885.684.653.823.11
1806″8.436.995.714.673.79
2008″10.878.827.235.924.84
2258″13.7711.169.007.256.27
25010″17.0314.0811.319.207.54
28010″20.0416.8013.7011.309.10
31512″27.4022.4018.1714.6311.97
35514″34.3528.2422.9417.9014.90
40016″43.5635.9929.5224.1219.23
450*18″55.2045.4737.4230.5024.32
50020″68.0956.4746.2437.6830.01
560*22″85.3570.6757.9047.1937.66
63024″108.1089.3573.3559.6247.71

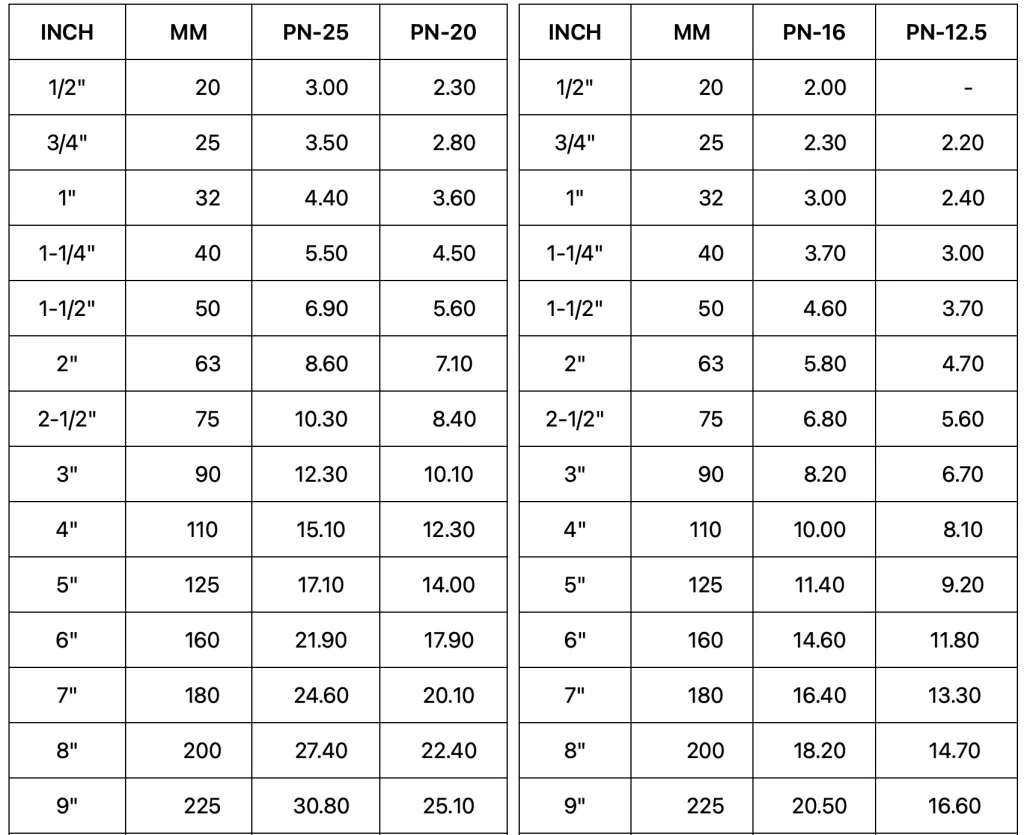

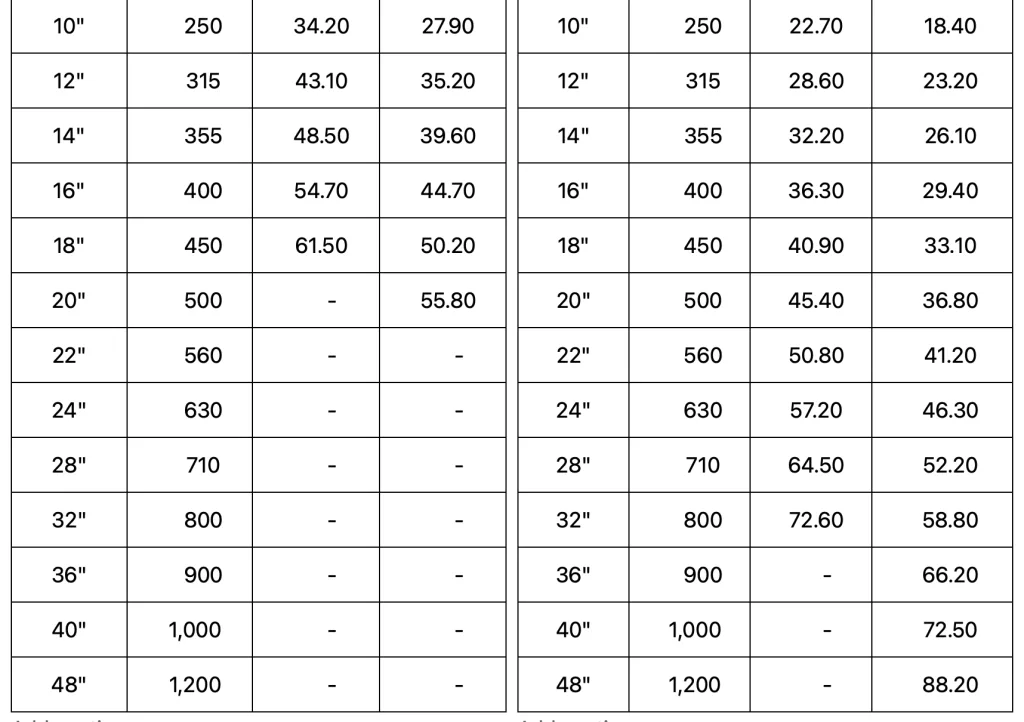

Spesifikasi Tebal Pipa HDPE

Tebal spesifikasi produk pipa HDPE disesuaikan dengan kebutuhan saluran perpipaan. Apakah untuk tipe saluran air kecil sederhana, menengah hingga besar. Hal tersebut dibedakan berdasar varian PN atau Pressure Nominal. Dalam beberapa brand, ukuran terbesar adalah PN-16, namun tak jarang bisa mencapai varian PN-25.

INCHMMPN-25PN-20
1/2″       20    3.00    2.30
3/4″       25    3.50    2.80
1″       32    4.40    3.60
1-1/4″       40    5.50    4.50
1-1/2″       50    6.90    5.60
2″       63    8.60    7.10
2-1/2″       75  10.30    8.40
3″       90  12.30  10.10
4″     110  15.10  12.30
5″     125  17.10  14.00
6″     160  21.90  17.90
7″     180  24.60  20.10
8″     200  27.40  22.40
9″     225  30.80  25.10
10″     250  34.20  27.90
12″     315  43.10  35.20
14″     355  48.50  39.60
16″     400  54.70  44.70
18″     450  61.50  50.20
20″     500        –    55.80
22″     560        –          –
24″     630        –          –
28″     710        –          –
32″     800        –          –
36″     900        –          –
40″  1,000        –          –
48″  1,200        –          –
INCHMMPN-16PN-12.5
1/2″       20    2.00          –
3/4″       25    2.30      2.20
1″       32    3.00      2.40
1-1/4″       40    3.70      3.00
1-1/2″       50    4.60      3.70
2″       63    5.80      4.70
2-1/2″       75    6.80      5.60
3″       90    8.20      6.70
4″     110  10.00      8.10
5″     125  11.40      9.20
6″     160  14.60   11.80
7″     180  16.40   13.30
8″     200  18.20   14.70
9″     225  20.50   16.60
10″     250  22.70   18.40
12″     315  28.60   23.20
14″     355  32.20   26.10
16″     400  36.30   29.40
18″     450  40.90   33.10
20″     500  45.40   36.80
22″     560  50.80   41.20
24″     630  57.20   46.30
28″     710  64.50   52.20
32″     800  72.60   58.80
36″     900        –     66.20
40″  1,000        –     72.50
48″  1,200        –     88.20
INCHMMPN-10PN-8
1/2″       20        –          –
3/4″       25        –          –
1″       32    2.00        –
1-1/4″       40    2.40        –
1-1/2″       50    3.00        –
2″       63    3.80    3.00
2-1/2″       75    4.50    3.60
3″       90    5.40    4.30
4″     110    6.60    5.30
5″     125    7.40    6.00
6″     160    9.50    7.70
7″     180  10.70    8.60
8″     200  11.90    9.60
9″     225  13.40  10.80
10″     250  14.80  11.90
12″     315  18.70  15.00
14″     355  21.10  16.90
16″     400  23.70  19.10
18″     450  26.70  21.50
20″     500  29.60  23.90
22″     560  33.20  26.70
24″     630  37.20  30.00
28″     710  42.10  33.90
32″     800  47.40  38.10
36″     900  53.50  42.90
40″  1,000  59.30  47.70
48″  1,200  67.90  57.20
INCHMMPN-6.3
1/2″            20             –
3/4″            25             –
1″            32             –
1-1/4″            40         1.60
1-1/2″            50         2.00
2″            63         2.40
2-1/2″            75         2.90
3″            90         3.50
4″          110         4.30
5″          125         4.80
6″          160         6.20
7″          180         6.90
8″          200         7.70
9″          225         8.60
10″          250         9.60
12″          315      12.10
14″          355      13.60
16″          400      15.30
18″          450      17.20
20″          500      19.10
22″          560      21.40
24″          630      24.10
28″          710      27.20
32″          800      30.60
36″          900      34.40
40″       1,000      38.20
48″       1,200      45.90

Varian Tekanan dan Aplikasi Penggunaan

Ilustrasi-Fitting-Pipa-HDPE

Dalam varian produk, spesifikasi pipa HDPE dibedakan dalam beberapa kelas tekanan yang dapat disesuaikan dengan kebutuhan saluran air bersih. Untuk saluran air sederhana dengan dorongan gravitasi, atau tekanan yang lebih besar dapat disesuaikan dengan kebutuhan PN atau Pressure Nominal.

PN-6.3. Merupakan produk dengan spesifikasi tekanan sangat rendah, sangat ideal untuk saluran air sederhana atau tanpa tekanan. Kebutuhan ini biasa dibutuhkan untuk saluran air bersih rumah tangga dengan fasilitas tandon atas, dengan bentuk bangunan tidak terlalu tinggi.

Varian produk Pipa HDPE PN-6.3 memiliki tebal dinding paling efisien dibanding produk yang lain. Sehingga memiliki debit air lebih banyak dalam ukuran meter persegi. Tersedia dalam bentuk batang dengan ukuran paling kecil 2”, dengan bentuk batang atau roll.

PN-8. Merupakan spesifikasi pipa HDPE dengan tebal dinding agak tebal, dapat digunakan untuk saluran air sederhana, dengan sedikit kebutuhan tekanan. Ideal untuk saluran air bersih rumah tangga atau fasilitas komunal dengan jumlah tidak terlalu banyak.

Tak banyak brand menawarnak varian produk ini untuk semua ukuran diameter. Terlebih untuk ukuran kecil yang biasanya ditawarkan dengan varian tekanan besar, dengan minimal tekanan 10 bar ke atas. Meski demikian, varian brand yang menawarkan produk ini juga sering digunakan untuk kebutuhan lain, seperti selongsong kabel dan sebagainya.

PN-10. Merupakan varian produk popular dan paling sering digunakan banyak orang untuk kebutuhan saluran air bersih bertekanan. Dalam varian produk pipa thermoplastic jenis lain, seperti PVC, kebutuhan ini setara dengan class AW atau dengan tekanan 10 bar / 10 kg/cm2.

Pipa HDPE jenis ini merupakan standar paling sering digunakan, sehingga dalam hal stock produk ini paling sering tersedia dibanding produk yang lain. Ideal untuk saluran air sederhana, menengah hingga dalam skala besar, juga dapat disambung dengan tipe produk pipa lain.

Pipa HDPE PN-12.5. Merupakan varian Spesifikasi pipa HDPE yang dapat digunakan sebagai alternatif penggunaan produk PN-10 atau PN-16. Dengan ketentuan downgrade atau upgrade produk untuk kebutuhan saluran air bersih bertekanan dan sesuai standard Food Grade.

Tipe produk ini paling sering digunakan baik untuk proyek swasta dan pemerintah, terutama untuk proyek kawasan Timor-timor dan sebagainya. Ideal dipasang dengan variap produk pipa dengan PN lebih rendah atau tinggi, dengan ketentuan standard pipa medium.

PN-16. Merupakan varian produk dengan tingkat ketebalan paling tinggi yang ditawarkan hampir semua brand. Seperti Trilliun, dan beberapa merk pipa HDPE lain. Sangat ideal untuk saluran air bersih bertekanan tinggi skala menengah hingga tinggi.

Varian produk dengan PN-16 tersedia komplit untuk semua ukuran, mulai dari diameter ½” hingga lebih dari 32 inch, tergantung merk yang Anda gunakan. Selain itu, varian ini juga tersedia dalam bentuk batang dan roll, sesuai dengan kebutuhan diameter pipa.

PN-20 dan PN-25. Tak banyak produk yang menawarkan varian pipa HDPE dengan tingkat tekanan hingga 20 atau 25 bar (Kg/cm2). Namun untuk tekanan PN-20 saat ini hampir semua brand seperti Langgeng, Rucika dan Vinilon menawarkan varian produk untuk saluran air bertekanan tinggi ini.

Hanya saja, untuk PN-25 tak semua brand menawarkan produk dengan spesifikasi tinggi ini. Di Indonesia tak banyak brand, salah satunya Vinilon yang menawarkan spesifikasi pipa HDPE dengan tebal optimal untuk tekanan maksimal ini.
